日軽のジュラルミン（N17S）｜日本軽金属株式会社

板事業

従来の2017に比べ加工歪の発生を半減します。

アルミニウム合金の中では高強度を有します。

高い切削性を実現します。

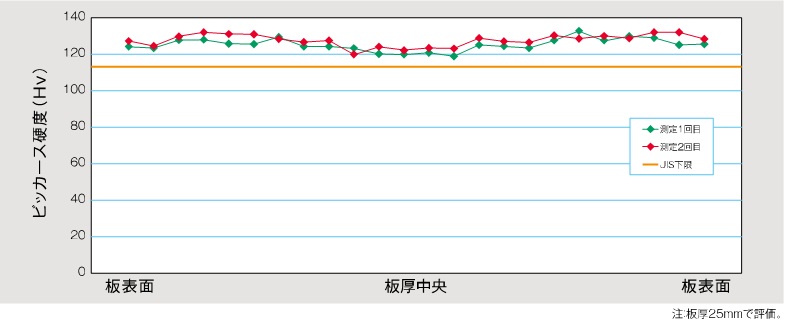

ソルトバス（液体）による溶体化処理で内部まで均一な強度、きれいな表面を確保しました。

装置・機械部品関連――油圧部品、高強度金型、切削加工部材　等

自動車輸送関連――――2輪、4輪構造材、軽量で高強度を必要とする切削部材　等

特性

材料特性・標準製造サイズ・標準ロット

調質	板厚（㎜）	引張強さ（N/㎟）	耐力（N/㎟）	伸び（％）	標準製造サイズ（㎜）	標準ロット（㎏）
T3	5～6	295以上	245以上	10以上	1250×2500	2000
T351	7～50	375以上	215以上	12以上
	51～60	355以上	195以上	11以上
	61～75	355以上	195以上	11以上	1000×2000

注：上記以外の厚・サイズ・重量についてはご相談に応じます。

保証値：元板にて、巾方向２ｍｍ以下、丈方向３ｍｍ以下

板厚（㎜）	サイズ（㎜）	巾反り（㎜）		丈反り（㎜）
板厚（㎜）	サイズ（㎜）	従来品	現行材	従来品	現行材
8～40	1250W×2500L	0.65	0.22	0.90	0.44

注：保証値ではなく、ｎ＝２７０枚の平均値。

切削時間（従来比）		切削嵩比重（従来比）
従来品	現行材	従来品	現行材
100％	92％	100％	122％

注：板厚２０ｍｍをΦ１０ｍｍドリル穴空け加工にて評価。
