ブレージングシート
特長
- ろう付け性はもちろん、成形性や耐食性に優れたブレージングシートを提供します。
- 用途や目的に応じた材料構成（心材／ろう材の組合せ）を推奨します。
- 溶接困難な複雑形状の部品等、ろう付けを活用することにより、対応可能となります。
用途

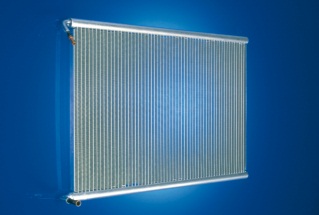

- 自動車輸送関連―――熱交換器（ラジエーター、コンデンサー、エバポレーター 等）
- 建築関連――――――ハニカムパネル面材 等
ブレージングシートとは…
- ●心材（3XXX系合金）とろう材（4XXX系合金）を熱間圧延工程でクラッド圧延（圧着）した板
代表的な使用例
- 約600℃に加熱してろう材を溶かし、他の材料とろう付け接合する。
代表的な材料構成
材料特性
| 心材 | ろう材 | 用途例 | クラット率（％） |
|---|---|---|---|
|
3003 |
4343 | 熱交換器部品 ・チューブ ・パイプ ・座板 |
５～１５％ ご相談に応じます。 |
| 4045 | |||
| 4N43 | |||
| 4N45 | |||
| 4004 | |||
| 3003 3003+Zn |
4343 | 熱交換器部品 ・フィン |
|
| 4045 | |||
| 4N43 | |||
| 4N45 | |||
| 4004 | |||
| 6951 | 4343 | ハニカムパネル面材 | |
| 4045 |
※ご要望に応じて、犠牲材（７０７２）との組合せが可能です。
お問い合わせ先
- 日本軽金属株式会社 板事業部(東京)
- 電話：03-5461-9400
- 大阪支社・支店
- 電話：06-6223-3522
- 名古屋支社・支店
- 電話：052-231-1308
